【MPLAB X IPE】:XIPE烧写教程
环境
MPLAB X IPE版本:v5.10
步骤

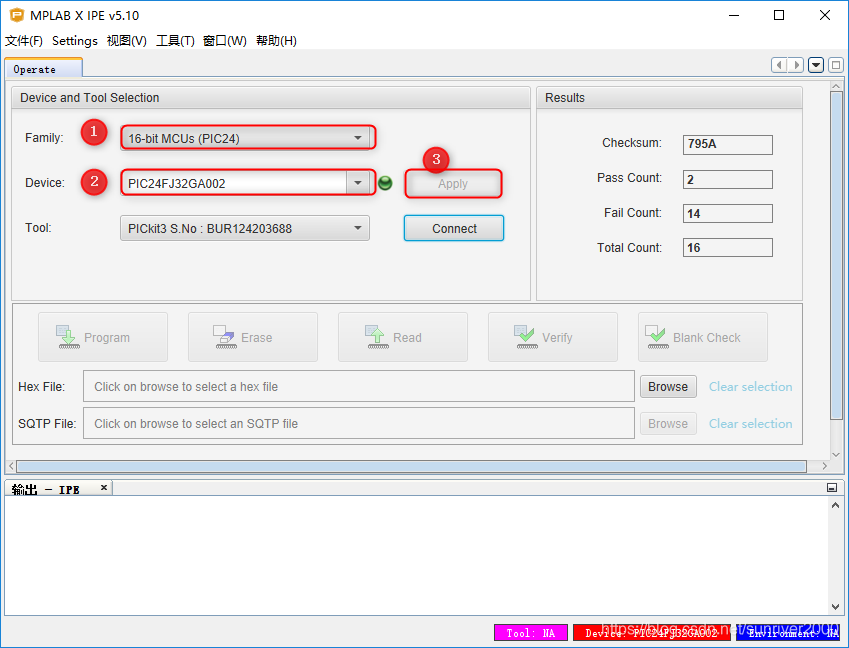

1、打开MPLAB X IPE,首先选择Family,然后选择Device。单片机型号选择好后,点击Apply按钮确定。IPE通常可以自动枚举下载工具,例如PICkit3 S.No:BUR124203688。
2、点选菜单Settings\Advanced Mode,弹出Advanced Mode对话框。

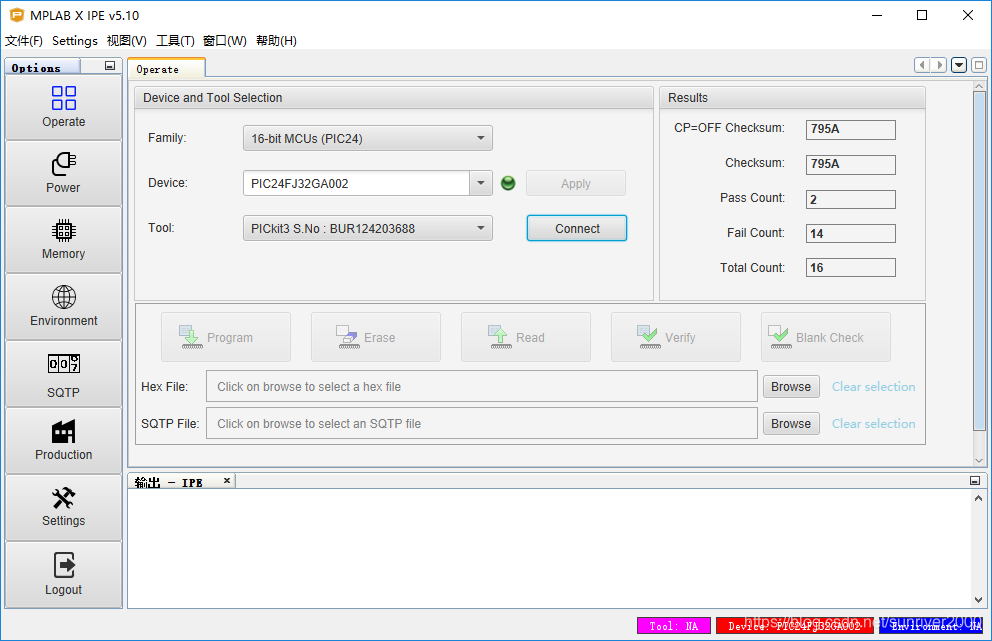

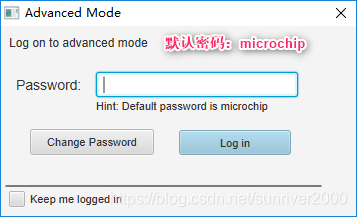

3、在密码框中输入密码,点击Log in。IPE界面变为下图所示。
4、点击Option\Power,界面弹出Power Settings页面。在ICSP Options选项框中勾选Power Target circuit from Tool(翻译为:通过工具给目标电路供电)。

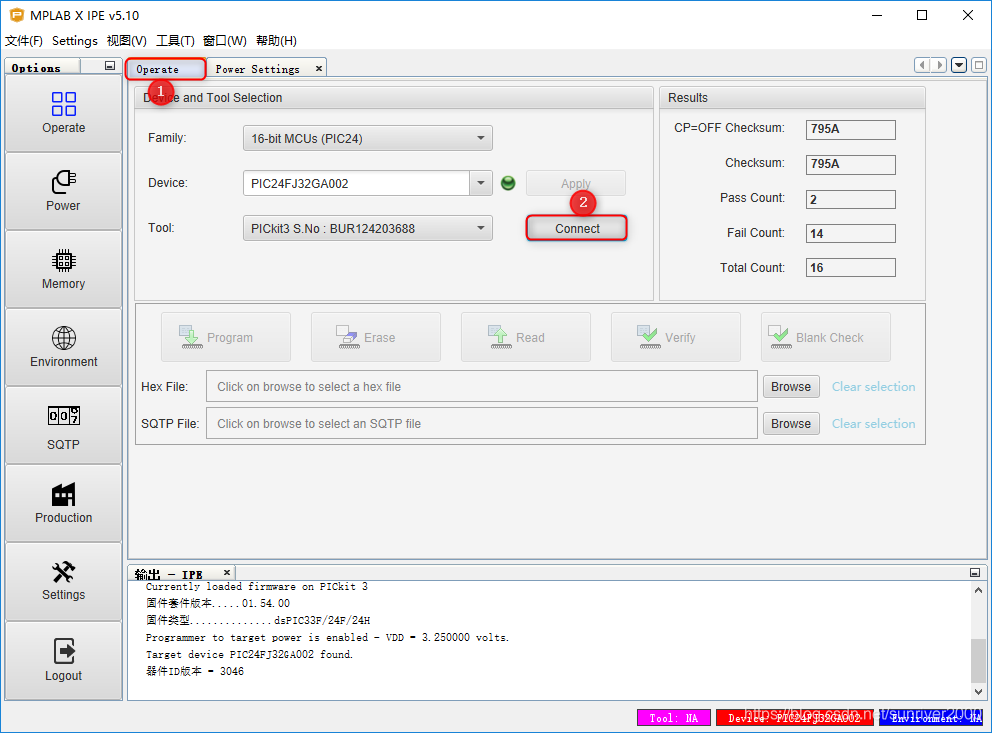

5、 切换主页面为Operate,点击Connect按钮。

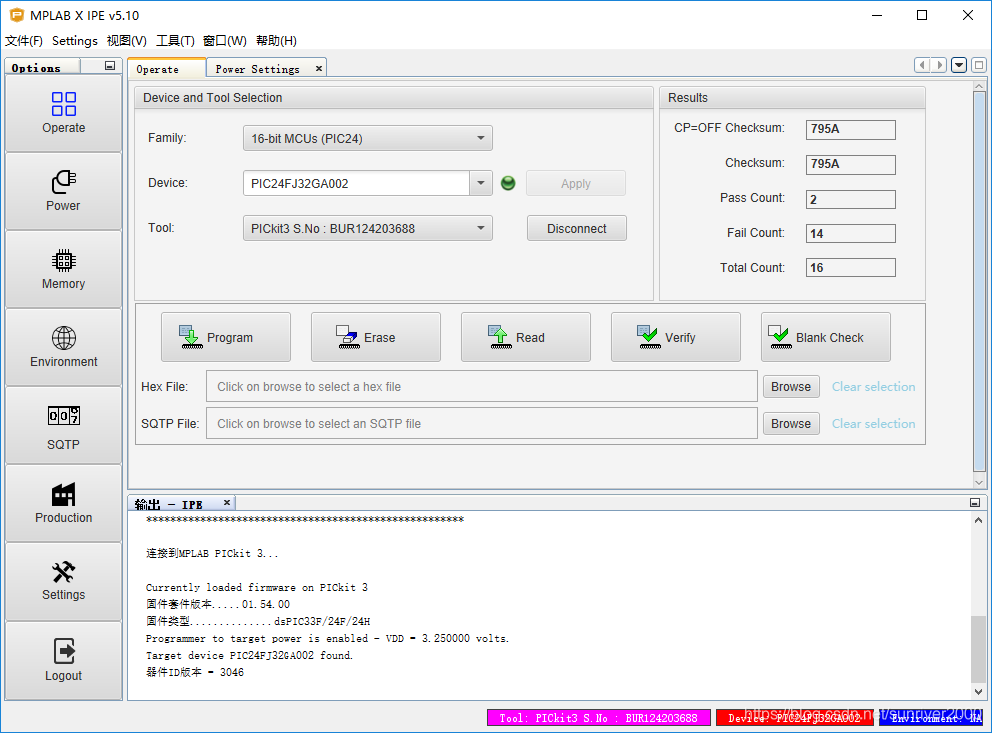

6、点击Connect按钮,连接成功后,按钮名变为Disconnect。
输出日志如下
*****************************************************
连接到MPLAB PICkit 3...
Currently loaded firmware on PICkit 3
固件套件版本.....01.54.00
固件类型..............dsPIC33F/24F/24H
Programmer to target power is enabled - VDD = 3.250000 volts.
Target device PIC24FJ32GA002 found.
器件ID版本 = 3046

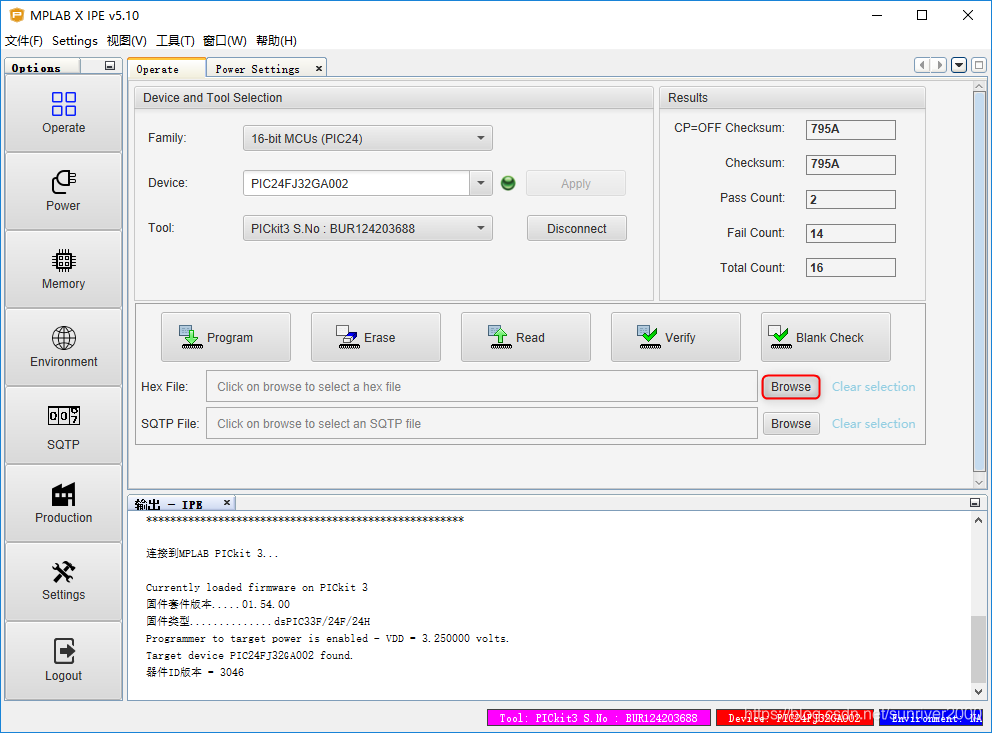

7、 点击Browse按钮。

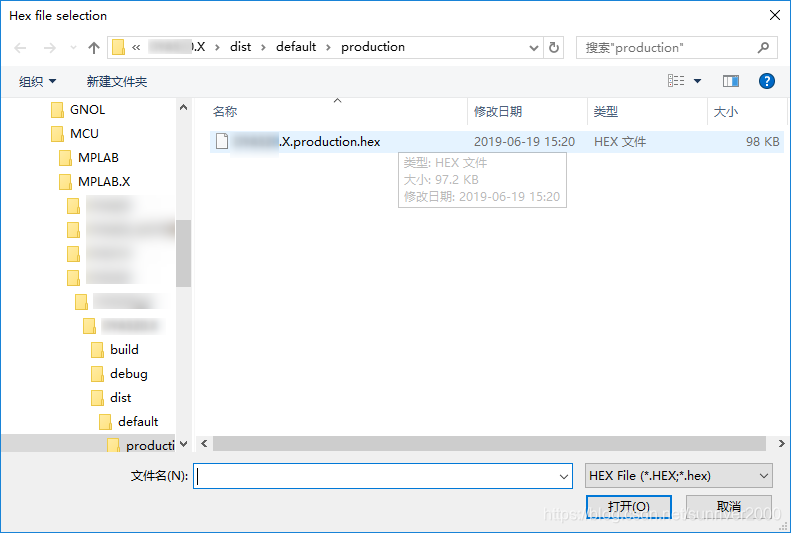

在弹出对话框中,选择需要下载的HEX文件。
8、点击Program按钮。

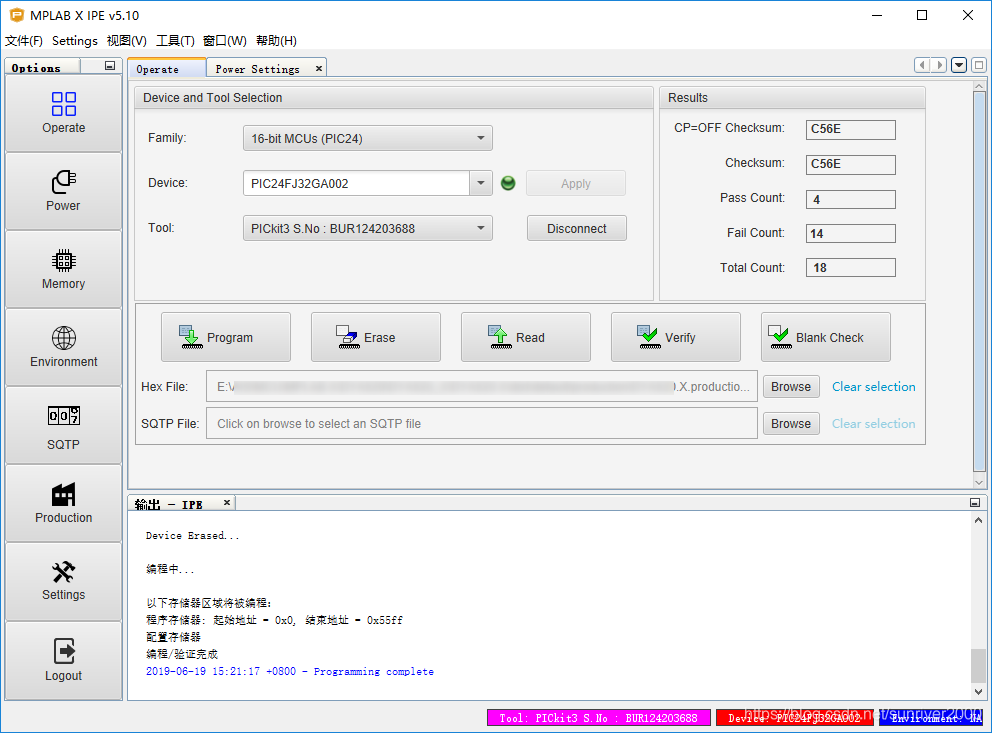

烧写成功,日志输出如下。
正在加载代码E:\XXX.X.production.hex...
2019-06-19 15:25:35 +0800 - Hex file loaded successfully.
2019-06-19 15:26:57 +0800 - Programming...
Device Erased...
编程中...
以下存储器区域将被编程:
程序存储器: 起始地址 = 0x0, 结束地址 = 0x55ff
配置存储器
编程/验证完成
2019-06-19 15:27:04 +0800 - Programming complete
————————————————
